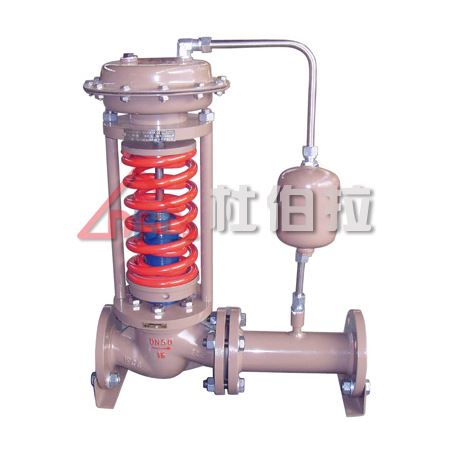

ZZYN自力式薄膜雙座蒸汽壓力調節閥
杭州杜伯拉閥門對自力式薄膜雙座蒸汽壓力調節閥技術升級,彈簧采用烤漆處理,外觀精致,使用壽命更長. ZZY型自力式壓力調節閥(蒸汽減壓閥)無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。具有動作靈敏,密封性好,壓力設定點波動力小等優點,廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座(ZZYP)、套筒(ZZYM)、雙(ZZYN)、三種結構;執行機構有薄膜式、活塞式二種;作用形式有增壓穩壓用于閥后壓力調節(B型)和泄壓穩壓用于閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等級有II級、IV級和VI級三檔;流量特性為快開;壓力分段調節從15~2500Kpa??砂葱枰M合滿足用戶工況要求。
自力式薄膜雙座蒸汽壓力調節閥產品特點:
1、自力式壓力調節閥(蒸汽減壓閥)無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。
2、壓力分段范圍細且互相交叉,調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。
5、橡膠膜片式檢測,執行機構測精度高、動作靈敏。
6、采用壓力平衡機構,使調節閥反應靈敏、控制精確。
主要零件材料:
閥體:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜蓋:A3、A3鋼涂四氟乙烯 不銹鋼
填料:丁腈、乙炳、氟、耐油橡膠
連接標準
法蘭標準:按GB9113-88、JB/79-94
法蘭密封面型式:PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口:內螺紋M16×1.5
※ 閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如:ANSI、JIS、DIN等。
